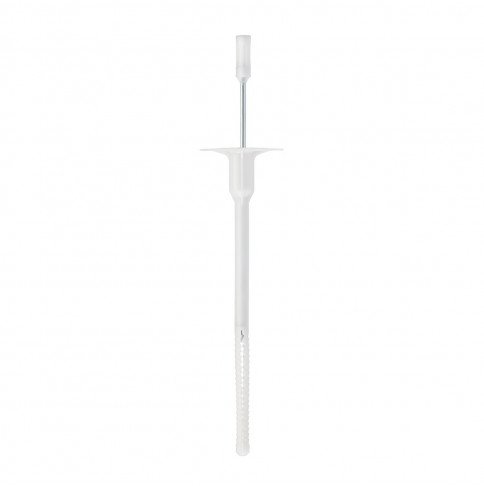

Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE

Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
Дюбель для крепления теплоизоляции с удлиненной зоной распора, металлическим стержнем и удлинённой термоголовкой ATI/TZE
  • Торговая марка: EasyFix
  • Страна происхождения: Украина
EasyFix EasyFix
0 отзывов - Написать отзыв
Цена: 0.00 грн.

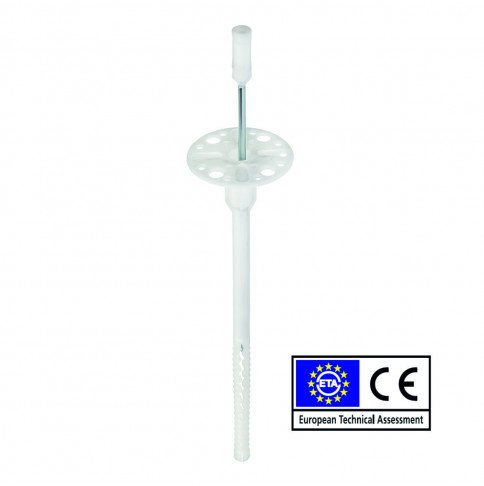

  • Европейская техническая оценка ETA 22/0349

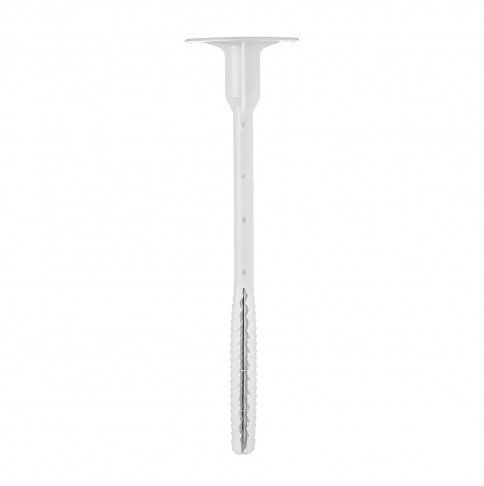

  • Удлинённая зона распора - 90мм, для лучшего закрепления дюбелей в пустотелых материалах, газобетоне и пенобетоне
  • Удлинённая термоголовка (30 мм) предотвращает появление мостика холода и защищает гвоздь от проникновения влаги
  • Отвечает требованиям EAD 330196-01-0604, ДСТУ Б В.2.6-35: 2008, ДСТУ Б В.2.6-36: 2008 и ETAG014
  • Оптимизирована форма зоны распора для лучшей установки в строительные материалы
  • Универсальный для использования во всех базовых материалах
  • Перфорированная поверхность диска способствует облегчению штукатурных работ и гарантирует высокое качество сцепления со штукатуркой
  • Сохраняет свойства в широком диапазоне температур

Код

Диаметр (сверление) дюбеля, мм

Длина дюбеля, мм

Диаметр прижимного диска, мм

Длина распора, мм

Минимальная глубина установки, мм

Максимальная  толщина теплоизоляции, мм

Минимальная глубина сверления при сквозном монтаже, мм

Количество в упаковке, шт

ATI 10 120 TZE

10

120

60

70

50

70

130

300

ATI 10 140 TZE

10

140

60

70

50

90

150

250

ATI 10 160 TZE

10

160

60

70

50

110

170

200

ATI 10 180 TZE

10

180

60

90

50

130

190

200

ATI 10 200 TZE

10

200

60

90

50

150

210

150

ATI 10 220 TZE

10

220

60

90

50

170

230

150

ATI 10 240 TZE

10

240

60

90

50

190

250

100

ATI 10 260 TZE

10

260

60

90

50

210

270

100

ATI 10 300 TZE

10

300

60

90

50

250

310

100

 Расчетная нагрузка на вырывание :
 c бетона - 1,0 kN
 с полнотелого красного кирпича - 1,0 kN
 с полнотелого силикатного кирпича - 1,0 kN
 с пустотелого керамического блока - 0,7 kN
 с газобетона - 0,7 kN

Рекомендуется для штукатурных фасадов и фасадов с вентилируемой воздушной прослойкой.
Для крепления таких теплоизоляционных материалов:

  • Пенопласт
  • Минеральная вата
  • Пенополистирол
  • Стекловата

Материалы оснований


Характеристики
Длинна распорной зоны, мм90
Материал гвоздяСталь
Для крепления минеральной ватыда
Для крепления пенопластада
Для штукатурного фасадада
Для вентилируемого фасадада

  • Тип установки - сквозной монтаж
  • Для монтажа в газобетон, пенобетон, ракушечник и керамический пустотелый блок рекомендовано использовать только сверление без удара
  • Рекомендуемые параметры монтажа:
    минимальная толщина основания - 100 мм
    минимальное межосевое расстояние между дюбелями - 100 мм
    минимальное расстояние от края основания до дюбеля - 100 мм

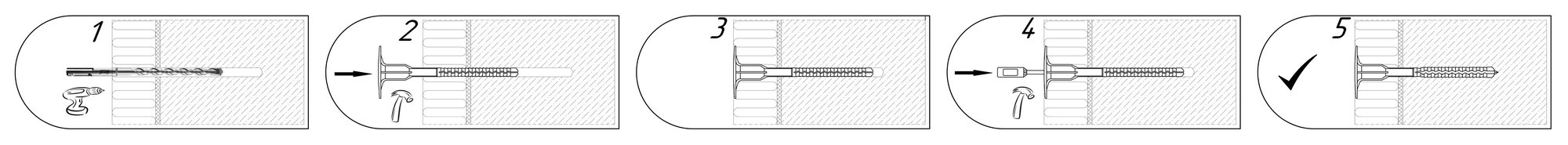

  • Инструкция по установке:
    1. Просверлить отверстие
    2-3. Забить до упора, ударяя молотком по телу дюбеля
    4-5. Забить распорный элемент (гвоздь) заподлицо с дюбелем
