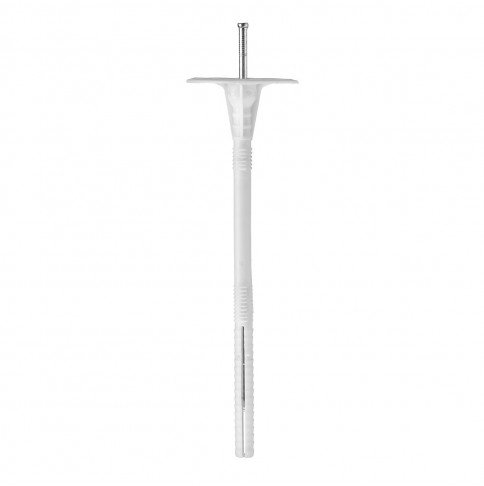

![Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN](https://amex.ua/image/cache/catalog/products/lzk-tn/xlzktn2-484x486w.jpg.pagespeed.ic.P8K3pF53QF.jpg)
![Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN](https://amex.ua/image/cache/catalog/products/lzk-tn/xlzktn1-484x486w.jpg.pagespeed.ic.JK1m4g19iQ.jpg)
![Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN](https://amex.ua/image/cache/catalog/products/xeasyfix1-484x486w.jpg.pagespeed.ic.NCmzcfQuse.jpg)
![Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN](https://amex.ua/image/cache/catalog/products/lzk-tn/xlzktn2-63x63.jpg.pagespeed.ic.a2Q4FPmiMr.jpg)
![Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN](https://amex.ua/image/cache/catalog/products/lzk-tn/xlzktn1-63x63.jpg.pagespeed.ic.Aec_6SV-ze.jpg)
![Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN Дюбель для кріплення теплоізоляції з подовженою зоною розпору та металевим стержнем LZK/TN](https://amex.ua/image/cache/catalog/products/xeasyfix1-63x63.jpg.pagespeed.ic.SUMZZzzQUH.jpg)
- Торгівельна марка: EasyFix
- Країна виробництва: Україна
- Відповідає вимогам ДСТУ Б В.2.6-35: 2008 та ETAG014
- Подовжена зона розпору - 80мм
- Оптимізована форма зони распору для кращої установки в будівельні матеріали
- Перфорована поверхня диска сприяє полегшенню штукатурних робіт і гарантує високу якість зчеплення зі штукатуркою
Код | Діаметр (свердління) дюбеля, мм | Довжина дюбеля, мм | Діаметр притискного диска, мм | Довжина розпору, мм | Мінімальна глибина установки, мм | Максимальна товщина теплоізоляції, мм | Мінімальна глибина свердління при наскрізному монтажі, мм | Кількість в упаковці, шт |
LZK 10 80 TN | 10 | 80 | 60 | 50 | 50 | 30 | 90 | 100 |
LZK 10 100 TN | 10 | 100 | 60 | 50 | 50 | 50 | 110 | 100 |
LZK 10 120 TN | 10 | 120 | 60 | 50 | 50 | 70 | 130 | 100 |
LZK 10 140 TN | 10 | 140 | 60 | 50 | 50 | 90 | 150 | 100 |
LZK 10 160 TN | 10 | 160 | 60 | 80 | 50 | 110 | 170 | 50 |
LZK 10 180 TN | 10 | 180 | 60 | 80 | 50 | 130 | 190 | 50 |
LZK 10 200 TN | 10 | 200 | 60 | 80 | 50 | 150 | 210 | 50 |
Розрахункове навантаження на виривання :
з бетону - 0,75 kN
з повнотілої червоної цегли - 0,75 kN
з повнотілої силікатної цегли - 0,75 kN
з пустотілого керамічного блоку - 0,30 kN
з газобетону - 0,60 kN
Рекомендовано для фасадів з вентильованим повітряним прошарком.
Для кріплення таких теплоізоляційних матеріалів:
- Мінеральна вата
- Скловата
Матеріали основ
Характеристики | |
Довжина розпірної зони, мм | 80 |
Матеріал цвяха | сталь |
Для кріплення мінеральної вати | так |
Для кріплення пінопласта | так |
Для вентильованого фасаду | так |
- Тип установки - наскрізний монтаж
- Для монтажу в газобетон, пінобетон та керамічний пустотілий блок рекомендовано використовувати свердління без удару
- Рекомендовані параметри монтажу:
мінімальна товщина основи - 100 мм
мінімальна міжосьова відстань між дюбелями - 100 мм
мінімальна відстань від краю основи до дюбеля - 100 мм - Інструкція із встановлення:
1.Просвердлити отвір
2-3. Забити до упору, б'ючи молотком по тілу дюбеля
4-5. Забити розпірний елемент (цвях) врівень з дюбелем
