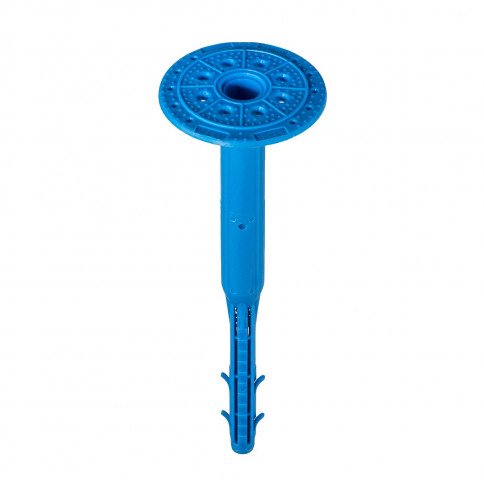

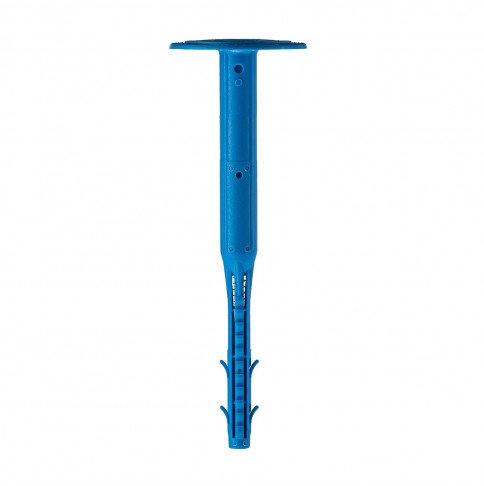

Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H

Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H
Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H
Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H
Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H
Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H
Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H
Дюбель для кріплення теплоізоляції зі сталевим оцинкованим шурупом LX/H
  • Торгівельна марка: Starfix
  • Країна виробництва: Польща
Starfix Starfix
5 відгуків - Написати відгук
Цена: 0.00 грн.
  • Технічна оцінка ITB
  • Дюбель з подовженою чотирьохсторонньою  зоною  розпору для кращої установки в пористі та пустотілі будівельні матеріали
  • Використовується один шуруп для різної довжини дюбеля (шуруп універсальний 6×100)
  • Відповідає вимогам ДСТУ Б В.2.6-35: 2008, ДСТУ Б В.2.6-36: 2008 та ETAG014
  • На відміну від дюбеля для кріплення теплоізоляції з металевим цвяхом, не руйнує стінки в пустотілому базовому матеріалі при вкручувані шурупа
  • Універсальний для використання у всіх базових матеріалах
  • Перфорована поверхня диска сприяє полегшенню штукатурних робіт і гарантує високу якість зчеплення зі штукатуркою
  • Зберігає властивості в широкому діапазоні температур

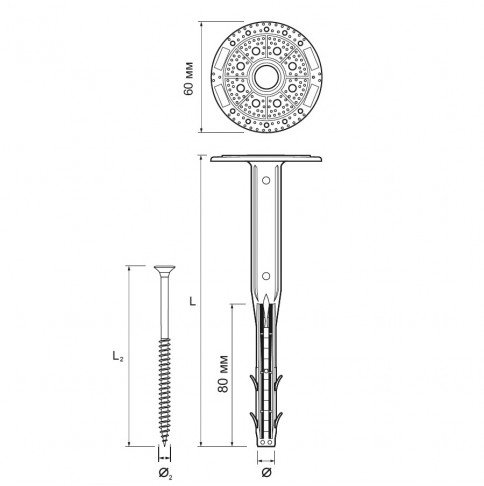

Код

Діаметр (свердління) дюбеля, мм

Довжина дюбеля, мм

Діаметр притискного диска, мм

Довжина розпору, мм

Мінімальна глибина установки, мм

Максимальна товщина   теплоізоляції, мм

Мінімальна глибина свердління при наскрізному монтажі, мм

Кількість в упаковці, шт

LX 10 160 H

10

160

60

80

601)/402)

1001)/1202)

170

100

LX 10 180 H

10

180

60

80

601)/402)

1201)/1402)

190

100

LX 10 200 H

10

200

60

80

601)/402)

1401)/1602)

210

100

LX 10 220 H

10

220

60

80

601)/402)

1601)/1802)

230

100

LX 10 240 H

10

240

60

80

601)/402)

1801)/2002)

250

100

1)для всіх базових матеріалів окрім пустотілої керамічної цегли
2)для пустотілої керамічної цегли

 Розрахункове навантаження на виривання :
 з бетону - 1,5 kN
 з повнотілої червоної цегли - 1,5 kN
 з повнотілої силікатної цегли - 1,5 kN
 з пустотілого керамічного блоку - 1,1 kN
 з газобетону - 0,6 kN

Рекомендовано для штукатурних фасадів та фасадів з вентильованим повітряним прошарком.
Для кріплення таких теплоізоляційних матеріалів:

  • Пінопласт
  • Мінеральна вата
  • Пінополістирол
  • Скловата

Матеріали основ

Характеристики
Довжина розпірної зони, мм80
Матеріал цвяхасаморіз
Для кріплення мінеральної ватитак
Для кріплення пінопластатак
Для штукатурного фасадутак
Для вентильованого фасадутак

  • Тип установки - наскрізний монтаж
  • Для монтажу в газобетон, пінобетон та керамічний пустотілий блок рекомендовано використовувати свердління без удару
  • Рекомендовані параметри монтажу:
    мінімальна товщина основи - 100 мм
    мінімальна міжосьова відстань між дюбелями - 100 мм
    мінімальна відстань від краю основи до дюбеля - 100 мм

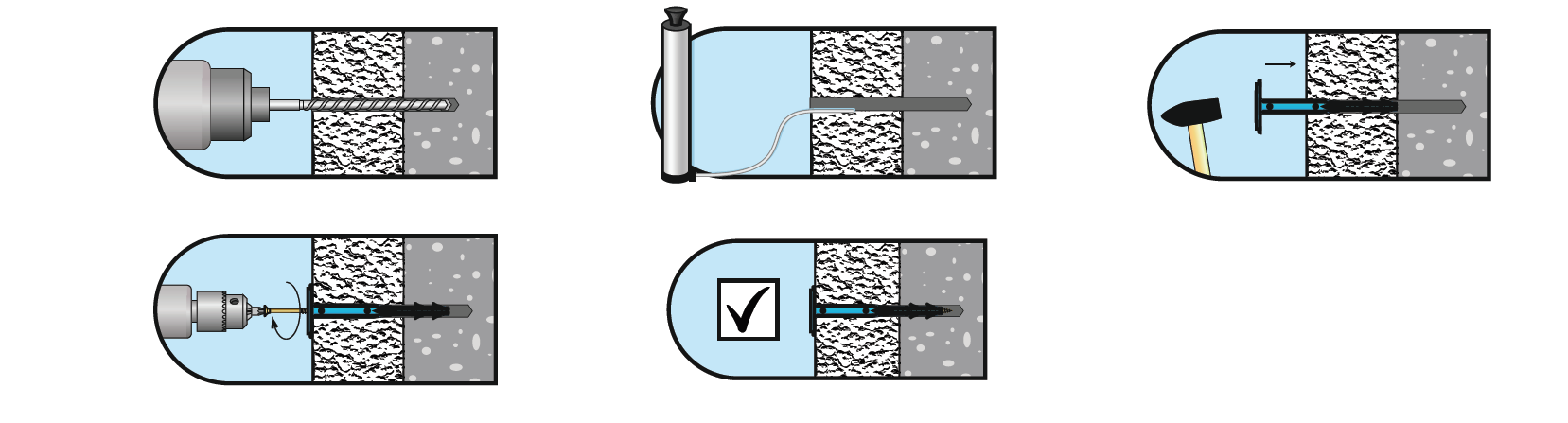

  • Інструкція із встановлення:
