Дюбель для крепления теплоизоляции с металлическим стержнем LEH/TN

Дюбель для крепления теплоизоляции с металлическим стержнем LEH/TN
Дюбель для крепления теплоизоляции с металлическим стержнем LEH/TN
Дюбель для крепления теплоизоляции с металлическим стержнем LEH/TN
Дюбель для крепления теплоизоляции с металлическим стержнем LEH/TN
Дюбель для крепления теплоизоляции с металлическим стержнем LEH/TN
  • Торговая марка: Starfix
  • Страна происхождения: Польша
Цена: 0.00 грн.
  • Техническая оценка ITB
  • Отвечает требованиям ДСТУ Б В.2.6-35: 2008 и ETAG014
  • Специальная форма зоны распора, для быстрой установки в полнотелые материалы

Код

Диаметр (сверление) дюбеля, мм

Длина дюбеля, мм

Диаметр прижимного диска, мм

Длина распора, мм

Минимальная глубина установки, мм

Максимальная  толщина теплоизоляции, мм

Минимальная глубина сверления при сквозном монтаже, мм

Количество в упаковке, шт

LEH 10 160 TN

10

160

60

50

50

110

170

200

LEH 10 180 TN

10

180

60

50

50

130

190

200

LEH 10 200 TN

10

200

60

50

50

150

210

150

LEH 10 220 TN

10

220

60

50

50

170

230

150

LEH 10 240 TN

10

240

60

50

50

190

250

100

LEH 10 260 TN

10

260

60

50

50

210

270

100

 Расчетная нагрузка на вырывание :
 c бетона - 0,75 kN
 с полнотелого красного кирпича - 0,75 kN
 с полнотелого силикатного кирпича - 0,75 kN
 с газобетона - 0,60 kN

Рекомендуется для фасадов с вентилируемой воздушной прослойкой.
Для крепления таких теплоизоляционных материалов:

  • Минеральная вата
  • Стекловата

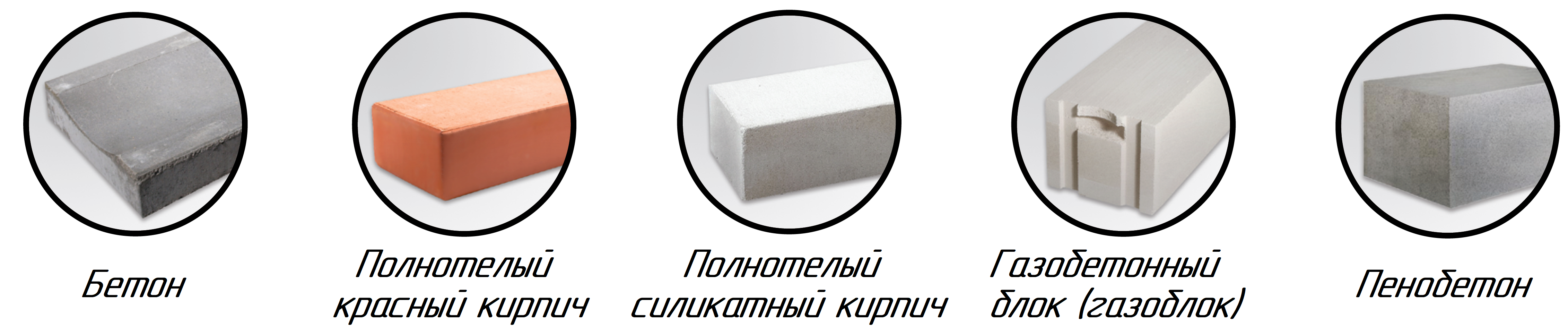

Материалы оснований


Характеристики
Длинна распорной зоны, мм50
Материал гвоздясталь
Для крепления минеральной ватыда
Для крепления пенопластада
Для вентилируемого фасадада
  • Тип установки - сквозной монтаж
  • Для монтажа в газобетон, пенобетон, ракушечник и керамический пустотелый блок рекомендовано использовать только сверление без удара
  • Рекомендуемые параметры монтажа:
    минимальная толщина основания - 100 мм
    минимальное межосевое расстояние между дюбелями - 100 мм
    минимальное расстояние от края основания до дюбеля - 100 мм

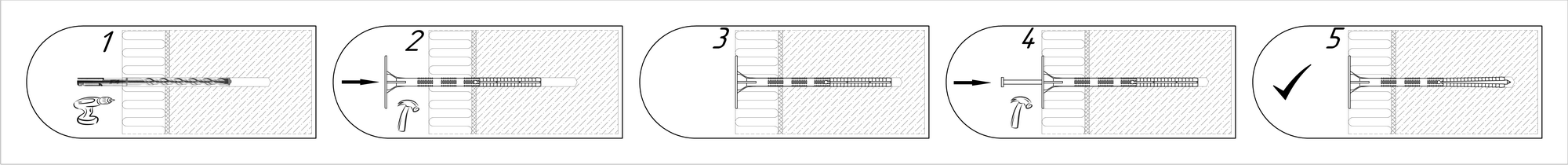

  • Инструкция по установке:
    1. Просверлить отверстие
    2-3. Забить до упора, ударяя молотком по телу дюбеля
    4-5. Забить распорный элемент (гвоздь) заподлицо с дюбелем
