- Торговая марка: Starfix
- Страна происхождения: Польша
- Техническая оценка ITB
- Изготовлен из высококачественного полиамида РА 6 (нейлона)
- ETAG 020 - Сертифицирован для многоцелевого применения в бетоне и кирпичной кладке
- Для внутреннего и наружного применения
- Увеличена рабочая зона дюбеля 60 мм
- Увеличенная нагрузка за счёт 4-х стороннего распора
- Стопорные «усики» исключают проворачивания дюбеля в отверстии
- Универсальность для всех видов строительных материалов
- Сертифицированный в Украине
- Рекомендуется для использования в пустотелых материалах
- Специальный фланец предотвращает контактную коррозию и устраняет мостик холода

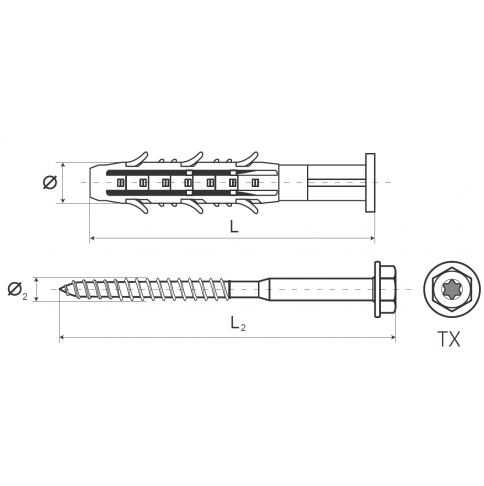

Код | Диаметр (сверление) дюбеля, мм | Длина дюбеля, мм | Длина распора, мм | Диаметр винта, мм | Длина винта, мм | Тип шлица | Размер «под ключ», мм | Максимальная толщина закрепляемого материала, мм | Количество в упаковке, шт |
KAXDN 10 70 CTP | 10 | 70 | 60 | 7 | 67 | T 40 | 13 | 10 | 50 |
KAXDN 10 90 CTP | 10 | 90 | 60 | 7 | 87 | T 40 | 13 | 30 | 50 |
KAXDN 10 110 CTP | 10 | 110 | 60 | 7 | 107 | T 40 | 13 | 50 | 40 |
KAXDN 10 130 CTP | 10 | 130 | 60 | 7 | 127 | T 40 | 13 | 70 | 40 |
KAXDN 10 150 CTP | 10 | 150 | 60 | 7 | 147 | T 40 | 13 | 90 | 40 |
Технические характеристики:
Код | Базовые материалы | Харктерестическая нагрузка на вырывание NRk, кН | Расчётная нагрузка на вырывание NRd, кН | Харктерестическая нагрузка на сдвиг VRk, кН | Расчётная нагрузка на сдвиг VRd, кН |
KAXDN 10 CTP | Бетон B20 ÷ B60 | 6,0 | 3,3 | 12,8 | 10,2 |
Полнотелый керамический кирпич | 4,0 | 1,6 | 4,0 | 3,2 | |
Полнотелый силикатный кирпич | 4,0 | 1,6 | 4,0 | 3,2 | |
Силикатный пустотелый кирпич | 2,0 | 0,8 | 2,0 | 1,6 | |
Пустотелый керамический блок | 1,2 | 0,5 | 1,2 | 1,0 | |
Газобетон | 2,0 | 1,0 | 2,0 | 1,6 |
Рекомендуется для установки фасадных, оконных и дверных рам
Материалы оснований
- Тип установки - сквозной монтаж
- Для монтажа в газобетон, пенобетон, ракушечник и керамический пустотелый блок рекомендовано использовать только сверление без удара
- Пример монтажа
