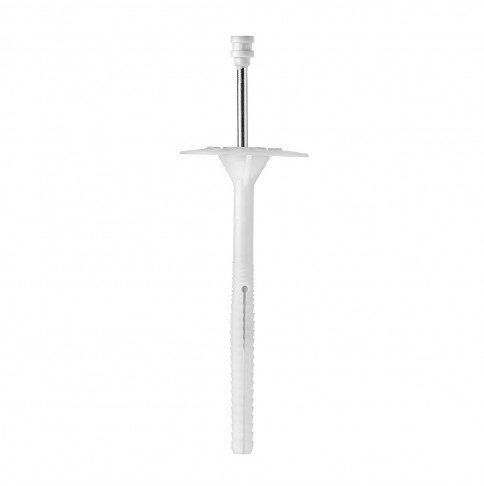

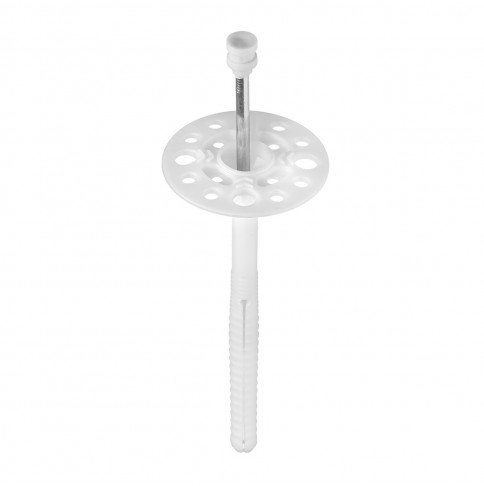

Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ

Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ
Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ
Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ
Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ
Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ
Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ
Дюбель для кріплення теплоізоляції з подовженою зоною розпору, металевим стержнем та термоголовкою LDK/TZ
  • Торгівельна марка: Starfix
  • Країна виробництва: Польща
Starfix Starfix
0 відгуків - Написати відгук
Цена: 0.00 грн.
  • Європейська Технічна Оцінка ETA
  • Технічна оцінка ITB
  • Відповідає вимогам ДСТУ Б В.2.6-35: 2008, ДСТУ Б В.2.6-36: 2008 та ETAG014
  • Подовжена зона розпору - 80мм
  • Оптимізована форма зони распору для кращої установки в будівельні матеріали
  • Спеціальна термоголовка запобігає появі містка холоду і захищає стрижень від проникнення вологи
  • Перфорована поверхня диска сприяє полегшенню штукатурних робіт і гарантує високу якість зчеплення зі штукатуркою
  • Сертифікований для застосування в усіх категоріях основ А, B, C, D, E.
  • Ексклюзивні довжини дюбелів 340 мм, 380 мм, 420 мм

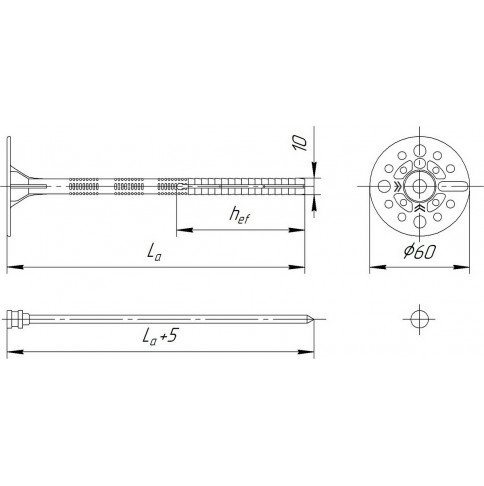

Код

Діаметр (свердління) дюбеля, мм

Довжина дюбеля, мм

Діаметр притискного диска, мм

Довжина розпору, мм

Мінімальна глибина установки, мм

Максимальна товщина   теплоізоляції, мм

Мінімальна глибина свердління при наскрізному монтажі, мм

Кількість в упаковці, шт

LDK 10 80 TZ

10

80

60

50

50

30

90

400

LDK 10 100 TZ

10

100

60

50

50

50

110

350

LDK 10 120 TZ

10

120

60

80

50

70

130

300

LDK 10 140 TZ

10

140

60

80

50

90

150

250

LDK 10 160 TZ

10

160

60

80

50

110

170

200

LDK 10 180 TZ

10

180

60

80

50

130

190

200

LDK 10 200 TZ

10

200

60

80

50

150

210

150

LDK 10 220 TZ

10

220

60

80

50

170

230

150

LDK 10 240 TZ

10

240

60

80

50

190

250

100

LDK 10 260 TZ

10

260

60

80

50

210

270

100

LDK 10 280 TZ

10

280

60

80

50

230

290

100

LDK 10 300 TZ

10

300

60

80

50

250

310

100

LDK 10 340 TZ

10

340

60

80

50

290

350

100

LDK 10 380 TZ

10

380

60

80

50

330

390

50

LDK 10 420 TZ

10

420

60

80

50

370

430

50

 Розрахункове навантаження на виривання :
 з бетону - 0,75 kN
 з повнотілої червоної цегли - 0,75 kN
 з повнотілої силікатної цегли - 0,75 kN
 з пустотілого керамічного блоку - 0,30 kN
 з газобетону - 0,60 kN

Рекомендовано для штукатурних фасадів та фасадів з вентильованим повітряним прошарком.
Для кріплення таких теплоізоляційних матеріалів:

  • Пінопласт
  • Мінеральна вата
  • Пінополістирол
  • Скловата

Матеріали основ

Характеристики
Довжина розпірної зони, мм80
Матеріал цвяхасталь
Для кріплення мінеральної ватитак
Для кріплення пінопластатак
Для штукатурного фасадутак
Для вентильованого фасадутак

  • Тип установки - наскрізний монтаж
  • Для монтажу в газобетон, пінобетон та керамічний пустотілий блок рекомендовано використовувати свердління без удару
  • Рекомендовані параметри монтажу:
    мінімальна товщина основи - 100 мм
    мінімальна міжосьова відстань між дюбелями - 100 мм
    мінімальна відстань від краю основи до дюбеля - 100 мм
  • Інструкція із встановлення:
    1.Просвердлити отвір
    2-3. Забити до упору, б'ючи молотком по тілу дюбеля
    4-5.     Забити розпірний елемент (цвях) врівень з дюбелем
