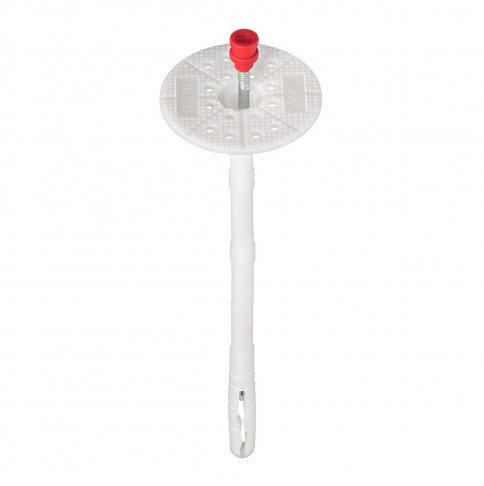

Дюбель для кріплення теплоізоляції з металевим стержнем та термоголовкою LFH/TZ

Дюбель для кріплення теплоізоляції з металевим стержнем та термоголовкою LFH/TZ
Дюбель для кріплення теплоізоляції з металевим стержнем та термоголовкою LFH/TZ
Дюбель для кріплення теплоізоляції з металевим стержнем та термоголовкою LFH/TZ
Дюбель для кріплення теплоізоляції з металевим стержнем та термоголовкою LFH/TZ
Дюбель для кріплення теплоізоляції з металевим стержнем та термоголовкою LFH/TZ
  • Торгівельна марка: Starfix
  • Країна виробництва: Польща
Цена: 0.00 грн.
  • Технічна оцінка ITB
  • Відповідає вимогам ДСТУ Б В.2.6-35: 2008, ДСТУ Б В.2.6-36: 2008 та ETAG014
  • Спеціальна форма зони распора, для швидкої установки в повнотілі матеріали
  • Перфорована поверхня диска сприяє полегшенню штукатурних робіт і гарантує високу якість зчеплення зі штукатуркою
  • Спеціальна термоголовка запобігає появі містка холоду і захищає стрижень від проникнення вологи

Код

Діаметр (свердління) дюбеля, мм

Довжина дюбеля, мм

Діаметр притискного диска, мм

Довжина розпору, мм

Мінімальна глибина установки, мм

Максимальна товщина   теплоізоляції, мм

Мінімальна глибина свердління при наскрізному монтажі, мм

Кількість в упаковці, шт

LFH 10 160 TZ

10

160

60

50

50

110

170

200

LFH 10 180 TZ

10

180

60

50

50

130

190

200

LFH 10 200 TZ

10

200

60

50

50

150

210

150

LFH 10 220 TZ

10

220

60

50

50

170

230

150

LFH 10 240 TZ

10

240

60

50

50

190

250

100

LFH 10 260 TZ

10

260

60

50

50

210

270

100

 Розрахункове навантаження на виривання :
 з бетону - 0,75 kN
 з повнотілої червоної цегли - 0,75 kN
 з повнотілої силікатної цегли - 0,75 kN
 з газобетону - 0,60 kN

Рекомендовано для штукатурних фасадів та фасадів з вентильованим повітряним прошарком.
Для кріплення таких теплоізоляційних матеріалів:

  • Пінопласт
  • Мінеральна вата
  • Пінополістирол
  • Скловата

Матеріали основ


Характеристики
Довжина розпірної зони, мм50
Матеріал цвяхасталь
Для кріплення мінеральної ватитак
Для кріплення пінопластатак
Для штукатурного фасадутак
Для вентильованого фасадутак
  • Тип установки - наскрізний монтаж
  • Для монтажу в газобетон, пінобетон та керамічний пустотілий блок рекомендовано використовувати свердління без удару
  • Рекомендовані параметри монтажу:
    мінімальна товщина основи - 100 мм
    мінімальна міжосьова відстань між дюбелями - 100 мм
    мінімальна відстань від краю основи до дюбеля - 100 мм
  • Інструкція із встановлення:
    1.Просвердлити отвір
    2-3. Забити до упору, б'ючи молотком по тілу дюбеля
    4-5.
    Забити розпірний елемент (цвях) врівень з дюбелем
