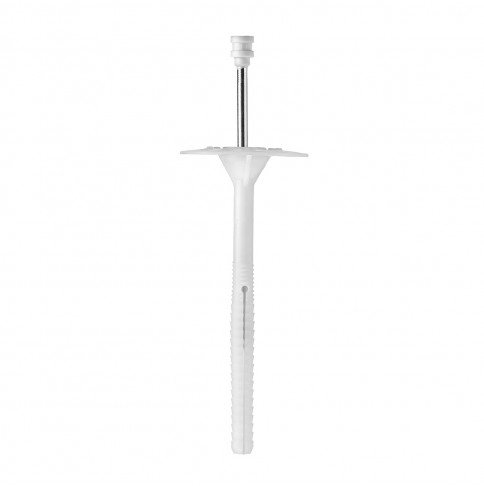

Name: Anchor for fixing thermal insulation with elongated expansion zone and metal nail and thermal head LDK/TZ
Brand: Starfix
SKU: Starfix
Availability: InStock

Anchor for fixing thermal insulation with elongated expansion zone and metal nail and thermal head LDK/TZ

Anchor for fixing thermal insulation with elongated expansion zone and metal nail and thermal head LDK/TZ

Торговая марка: Starfix
Страна происхождения: Польша

Starfix

0 reviews - Write a review

Цена: 0.00 грн.

Преимущества
Video

Европейская Техническая Оценка ETA
Техническая оценка ITB
Отвечает требованиям ДСТУ Б В.2.6-35: 2008, ДСТУ Б В.2.6-36: 2008 и ETAG014
Удлиненная зона распора - 80мм
Оптимизирована форма зоны распора для лучшей установки в строительные материалы
Специальная термоголовка предотвращает появление мостика холода и защищает стержень от проникновения влаги
Перфорированная поверхность диска способствует облегчению штукатурных работ и гарантирует высокое качество сцепления со штукатуркой
Сертифицированный для применения во всех категориях основ А, B, C, D, E.
Эксклюзивные длины дюбелей 340 мм, 380 мм, 420 мм

Product information

Code	Diameter (drilling) nailed-in plastic anchor, mm	Nailed-in plastic anchor length, mm	Pressure disk diameter, mm	Thrust length, mm	Minimum installation depth, mm	Maximum thermal insulation thickness, mm	Minimum drilling depth for through installation, mm	Quantity per package, pcs.
LDK 10 80 TZ	10	80	60	50	50	30	90	400
LDK 10 100 TZ	10	100	60	50	50	50	110	350
LDK 10 120 TZ	10	120	60	80	50	70	130	300
LDK 10 140 TZ	10	140	60	80	50	90	150	250
LDK 10 160 TZ	10	160	60	80	50	110	170	200
LDK 10 180 TZ	10	180	60	80	50	130	190	200
LDK 10 200 TZ	10	200	60	80	50	150	210	150
LDK 10 220 TZ	10	220	60	80	50	170	230	150
LDK 10 240 TZ	10	240	60	80	50	190	250	100
LDK 10 260 TZ	10	260	60	80	50	210	270	100
LDK 10 280 TZ	10	280	60	80	50	230	290	100
LDK 10 300 TZ	10	300	60	80	50	250	310	100
LDK 10 340 TZ	10	340	60	80	50	290	350	100
LDK 10 380 TZ	10	380	60	80	50	330	390	50
LDK 10 420 TZ	10	420	60	80	50	370	430	50

Estimated pull-out load:
from concrete - 0.75 kN
from solid red brick - 0.75 kN
from solid silicate brick - 0.75 kN
from a hollow ceramic block - 0.30 kN
from aerated concrete - 0.60 kN

Application area

Recommended for plaster facades and facades with a ventilated air layer.
For fixing such heat-insulating materials:

Styrofoam
Mineral wool
Styrofoam
Glass wool

Foundation materials

Технические характеристики

Characteristics
Длинна распорной зоны, мм	80
Материал гвоздя	сталь
Для крепления минеральной ваты	да
Для крепления пенопласта	да
Для штукатурного фасада	да
Для вентилируемого фасада	да

Installation instructions

Type of installation - push-through installation
For installation in aerated concrete, foam concrete, shell rock and ceramic hollow block, it is recommended to use only drilling without impact
Recommended mounting parameters:
minimum base thickness - 100 mm
minimum center distance between dowels - 100 mm
minimum distance from the edge of the base to the dowel - 100 mm
Installation instructions:
1. Drill a hole
2-3. Hammer to the stop, hitting the body of the dowel with a hammer
4-5. Hammer the spacer (nail) flush with the dowel
